С 2000 года мы накопили большой опыт работы с клееным брусом и хорошо знаем его особенности. О небольшой части этого опыта рассказывает технический директор компании Starkwood Игорь Мишин.
Мы строим дома из клееного бруса в различных архитектурных стилях — классические с большими фронтонами, в современном стиле хайтек, шале и другие. Практическая реализация проектов из дерева требует хорошего знания специфики материала, соответствующих конструктивных узлов и решений.
Почему в обычных домах стыки бруса бывают разного размера
Конструктивно дома из клееного бруса устроены таким образом, что во время небольшой (1–1,5%) усадки, нагрузка от верхних венцов передается нижним, тем самым они последовательно прижимают друг друга. Но верхние венцы, особенно на фронтонах домов, являются менее всего «нагруженными», так как над ними нет уже венцов, а есть только кровля, нагрузка от которой может быть небольшой.
Поэтому места примыкания бруса по горизонтали могут выглядеть по-разному. А именно: на всех брусьях места примыкания одинаковое и плотное, а на нескольких верхних венцах они на несколько миллиметров больше и тем самым могут создавать впечатление образовавшейся щели. Никакой сквозной щели в данных местах конечно нет, но с психологической точки зрения это может вызывать дискомфорт у владельцев.
Узел сила
Для устранения этой особенности в своих проектах из клееного бруса мы применяем два конструктивных узла: «узел сила» и «узел сила два».
Для чего используются узлы силы
Узлы силы позволяют стянуть между собой верхние венцы, максимально прижав их друг к другу, тем самым убрав возможность проявления разного примыкания бруса друг к другу. Пружина, которая есть в составе этих узлов давит через шайбу на брус и прижимает его даже после того, когда через несколько лет стянутые между собой брусья дадут усадку.
Узел сила: устройство, монтаж

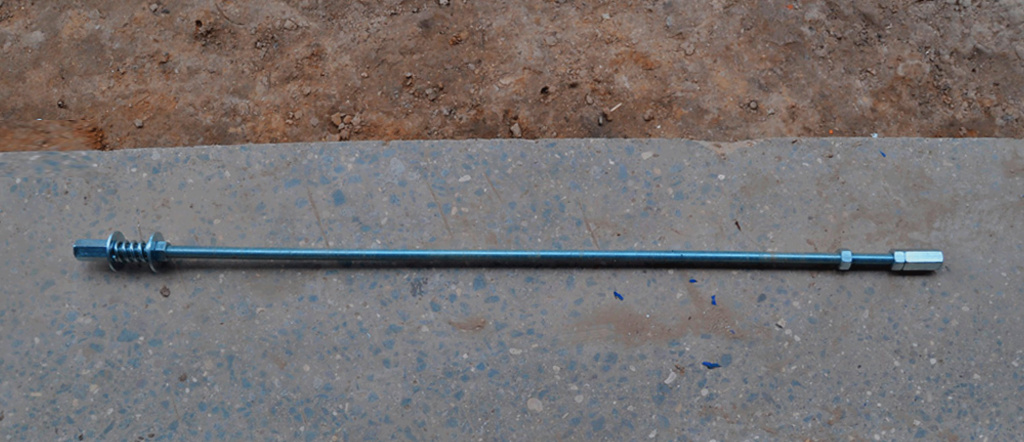

«Узел сила» состоит из стандартной шпильки длиной один метр. В нижней части шпильки расположены гайки и шайба. В верхней части: гайка, две шайбы между которыми расположена пружина и сверху муфта.
Установка узла происходит в предварительно просверленные каналы. Верхняя часть канала должна иметь больший диаметр, чем отверстие под саму шпильку, потому что в нём свободно должны быть размещена пружина с шайбами с двух сторон и муфтой, к которой должен быть доступ для ее закручивания.
Монтаж узла силы производится таким образом, что он стягивает верхние 4–5 венцов в доме, образуя монолитный верх, который расположен по всему периметру дома. Это позволяет исключить образование визуально разного примыкания бруса друг к другу.
Узел сила два: устройство, монтаж

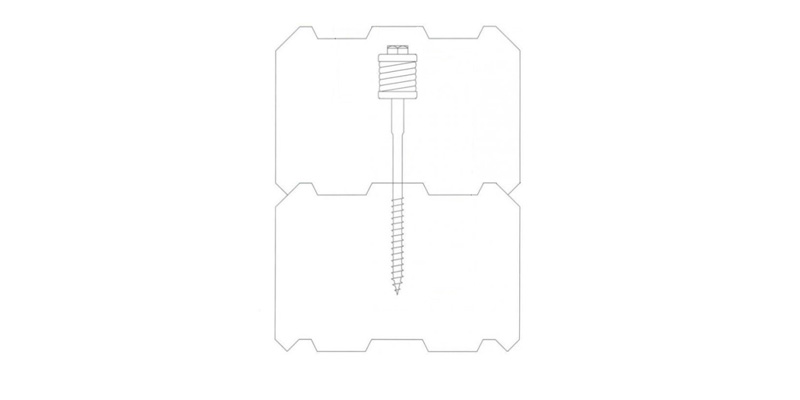

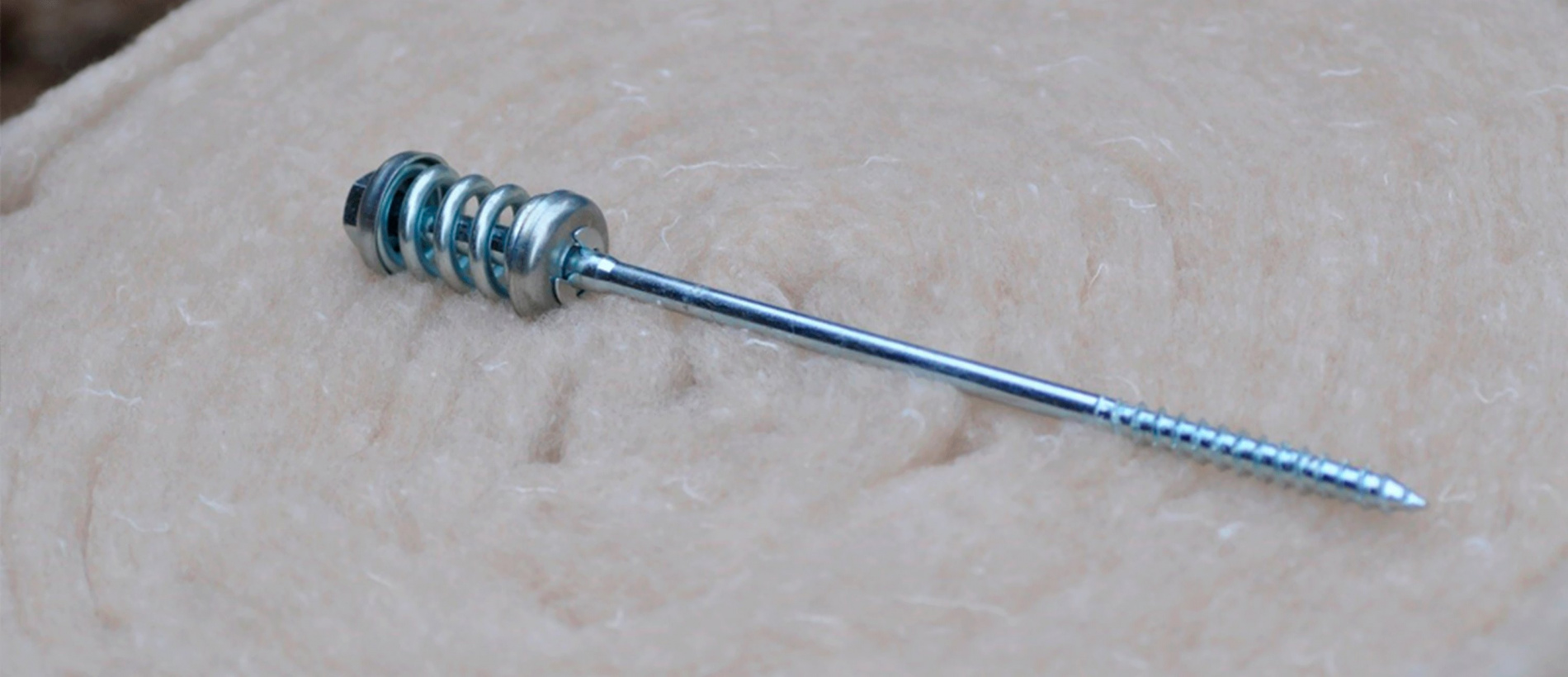

«Узел сила два» состоит из специального шурупа с резьбой в нижней части и гладкой верхней части. Вверху расположена пружина между двумя шайбами. На верху шурупа головка под ключ. Узел монтируется в два самых верхних бруса обеспечивая дополнительное их сжатие даже после усадки и усушки.
Узел устанавливается таким образом, что его часть с резьбой закручивается в нижний брус, а гладкая его часть остается в верхнем и обеспечивает его подвижность при усадке. Перед монтажом в верхнем брусе просверливается отверстие такого диаметра и глубины, чтобы в нём свободно поместилась верхняя часть узла силы.
Далее его шуруп через головку закручивается до полного сжатия пружины. После чего усилие пружины обеспечивает плотное прилегание самого верхнего бруса к нижнему, исключая образование стыков разного размера.
Иногда можно услышать аргумент о том, что пружина, имеющаяся в составе узлов сила ослабевает (за счет так называемой имеющейся усталости металла) и перестаёт выполнять свои функции. Действительно, в течение нескольких лет усилие пружины плавно ослабевает примерно на 20–25%. Но в дальнейшем, усилие остаётся неизменным десятки лет и выполняет свои функции. Поэтому использование таких узлов — надежное решение проблем со стыками разной высоты.
